objave v zvezi z gradnjo in s krajšim delovnim bagianya drsnikom je bil moj post, glede hlajenja na drsniku je osnovna konstrukcija za drsnikom , drsnikom in glavni par t, glej prejšnji post, da se naučijo osnovno konstrukcijo in ko bi morali uporabiti drsnik, se bo za to mesto razpravljali o tem, kdaj se moramo z uporabo drsnika, ki uporabljajo kotne pin ali samo cam drsnik, kakšne prednosti in slabosti obeh vrst gradbenih takega drsnik.
KOTNI PIN

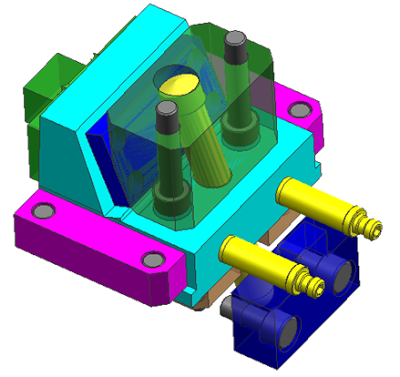

v bistvu, vrsta gradnje drsnika, ki temelji na tem, kako izvleči jedro drsnik je razdeljen na tri vrste, najprej uporabiti kotno pin, z uporabo sile kotne pin pod določenim kotom, bi drsnik blok se vleči ven, drugi je kamera drsnik, samo uporabo usmeritev spomladi in zamašek na drsnik in izračun kap, kamera drsnik vam omogoča enostavno potegnite jedro drsnik, tretji je uporaba hidravličnega ali pnevmatskega sistema vleči drsnik jedro, posebej za tretji način je potreben za to, da gibanje posameznih kontrole v skladu ko spodnji drsnik odprt kalup in plesen close.picture prikazuje drsnik s kotno pin sistemom.
Slike zgoraj prikazanem standardnem celotnega sistema za drsnik, se vključuje hladilni trn, zamašek (modra barva), prilagoditev ploščo med zapiralom in drsnik jedra (modra), vodnik rel (roza) itd kotni zatič sistema Zelo pogosto uporabo pri drsnik sistemu, Kotna včasih nimajo okrogle pin, oblikujemo polje je prav tako pogosto uporablja, dejansko uporablja isto kot, tako bo z upoštevanjem moč, strukturo, plesen, in razpoložljiv prostor uporablja.
Prednost je uporaba kotnih zatičev se lahko uporablja za dele, ki so nelojalno kratkoročno ali dolgoročno, enostavno za vzdrževanje, ko je kotna zdrobljen, ravno dovolj, da spremenite kotno pin. poceni v proizvodnji, in se lahko uporablja za daljši giba drsnik za medij, je kotna dolžina zatič ne dotika spodnje plošče.

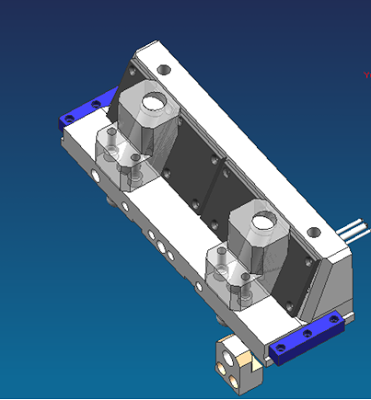

na primer, poglej na sliki zgoraj, če nelojalno širok za večino delov, uporabite drsnik dva zatiča s premerom dovolj, potem boste dobili močan gradnjo drsnik in varno.
CAM SLIDER

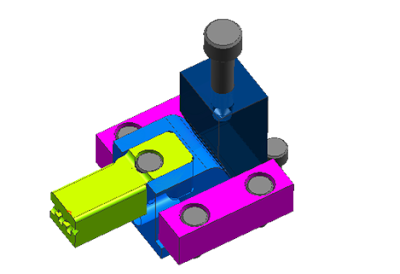

medtem ko drsnik ne zahteva kotno ekscentrski sornik, odmični drsnik obstaja več vrst navadno uporabljajo, tip klešče, dve vrsti trupa, kamera enote tipa in eno smer kamera. ker je pri uporabi cam, da se izračun kapi uporablja, zakaj ?? to je, da se prepreči drsnik jedro ni mogoče ločiti od bloka zaklepanje in moč spomladi, tako da se lahko resnično jedro drsnik premakniti in zadeti zamašek. kamera drsnik mogoče uporabiti samo za manjše kapi (0,5 mm 5mm), majhen spodrezano, in ne preveč široko spodrezanega obliki.
ugodnost je kamera drsnik se lahko uporablja za visoko časom cikla, plesni gradnjo in kompakten in enostavno montažo.
ker je manjša od omejeni obliki, ki je lahko spodrez v obliki, je za proizvodnjo in vzdrževanje depresijo.
