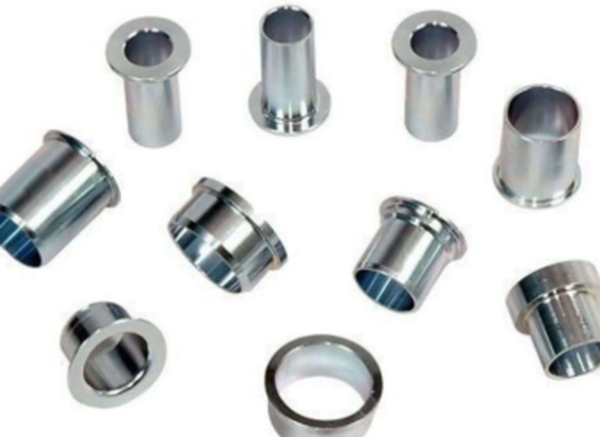

Kaj je površinska obdelava?

Površinska obdelava se nanaša na teksturo in topografijo zunanje plasti proizvedene komponente, za katero so značilni hrapavost, valovitost in vzorci polaganja. Ta lastnost določa, kako je površina videti, na otip in kako deluje pri predvideni uporabi. Inženirji določijo površinsko obdelavo s standardiziranimi meritvami, kot sta Ra (povprečna hrapavost) in Rz (višina od- do -dolbine), ki so običajno izražene v mikrometrih ali mikroinčih.

Kakovost površinske obdelave neposredno vpliva na funkcionalnost komponent. V proizvodnih procesih, kot jeBrizganje kovin, je doseganje ustrezne končne obdelave površine bistvenega pomena za učinkovitost dela, saj sintrane komponente običajno dosežejo gostoto nad 97 % s površinsko hrapavostjo okoli 0,8 mikrometra pred dodatnimi postopki končne obdelave.

Preprosto povedano, definicija končne obdelave površine se nanaša na splošno stanje zunanje plasti dela po zaključku vseh korakov izdelave in po-obdelave. Končno obdelavo površine definiramo v praktičnem smislu: kombinacija hrapavosti, valovitosti in lege določa, kako končna površina izgleda, se počuti in deluje. Čeprav se pomen površinske obdelave morda zdi preprost, ima koncept pomembno inženirsko težo-vsak postopek površinske obdelave pusti edinstven podpis na obdelovancu in ta podpis neposredno vpliva na to, kako dobro del deluje med uporabo.

Razumevanje, kaj je površinska obdelava in zakaj je pomembna, presega akademsko radovednost. Ko inženirji izberejo pravo specifikacijo površinske obdelave zgodaj v fazi načrtovanja, se izognejo dragim ponovnim predelavam, zmanjšajo stopnjo odpadkov in zagotovijo, da deli izpolnjujejo funkcionalne in estetske zahteve že od prve proizvodne serije. To še posebej velja v panogah, kot sta izdelava kalupov in brizganje, kjer se površinska obdelava votline kalupa prenese neposredno na vsak plastični del, ki je iz nje izdelan.

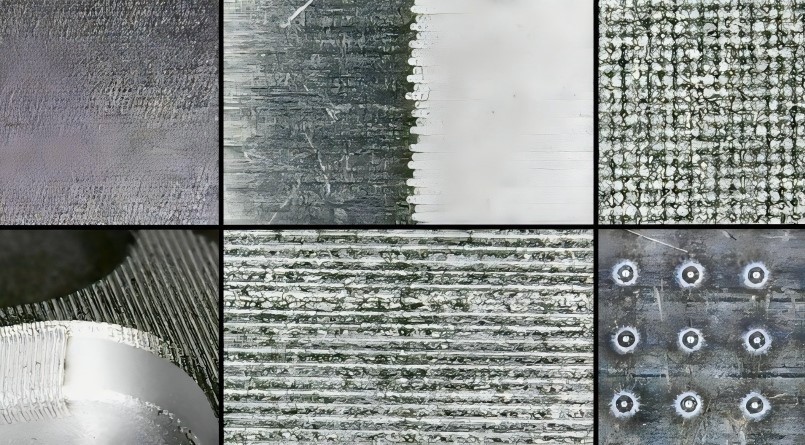

Tri komponente, ki določajo površinsko obdelavo

Površinska obdelava ni ena sama značilnost, temveč trije različni elementi, ki delujejo skupaj. Razumevanje vsake komponente pomaga proizvajalcem določiti in doseči pravo končno obdelavo za svoje aplikacije.

Hrapavostpredstavlja najmanjše nepravilnosti na površini. Ti mikroskopski vrhovi in ​​vdolbine, merjeni pravokotno na smer polaganja, običajno segajo od submikronskih ravni do več mikrometrov. Profilometer sledi tem variacijam, da ustvari vrednosti hrapavosti. Najpogostejši parameter, Ra, povpreči vsa višinska odstopanja od povprečne črte po vsej merilni dolžini. Pri natančnih ležajih v vesoljskih aplikacijah mora hrapavost ostati znotraj 0,1 do 0,4 mikrometra Ra, da se zagotovi optimalno delovanje.

Valovitostopisuje širše, širše razporejene površinske variacije. Te periodične nepopolnosti so večje od dolžin vzorčenja hrapavosti, a manjše od splošnih napak ravnosti. Valovitost je običajno posledica tresljajev med strojno obdelavo, upogibanja materiala pod rezalnimi silami ali toplotnega zvijanja zaradi ciklov ogrevanja in hlajenja. Čeprav je v številnih aplikacijah manj kritična kot hrapavost, lahko pretirana valovitost ogrozi tesnilne površine in nosilnost-obremenitve.

Ležajoznačuje prevladujočo smer vzorca na površini. Proizvodni procesi naravno ustvarjajo usmerjene vzorce-struženje ustvari krožno postavitev, rezkanje ustvari vzporedne ali prečrtane vzorce, brušenje pa običajno daje vzporedne črte. Smer polaganja je zelo pomembna za tribološko zmogljivost. Površina, ki je položena pravokotno na smer gibanja, doživlja drugačne lastnosti trenja in obrabe kot površina z vzporedno lego.

Kako se meri površinska hrapavost

Sodobno meroslovje uporablja dva primarna pristopa: kontaktne in brez{0}}kontaktne metode. Vsak služi posebnim merilnim potrebam z izrazitimi prednostmi.

Pri merjenju stika se uporablja profilometer s pisalom, kjer sonda-z diamantno konico fizično sledi po površini. Pisalo vozi po vrhovih in dolinah, njegov navpični premik pa se pretvori v električne signale. Te naprave merijo hrapavost z visoko natančnostjo, običajno znotraj 0,01 mikrometra, zaradi česar so standard za nadzor kakovosti v proizvodnji. Postopek merjenja traja nekaj sekund in zagotavlja takojšnje numerične rezultate za Ra, Rz in druge parametre.

Brez{0}}kontaktne metode vključujejo optično interferometrijo, konfokalno mikroskopijo in tehnike spreminjanja fokusa. Ti sistemi uporabljajo svetlobo in ne fizični stik, zaradi česar so idealni za občutljive površine, mehke materiale ali dele, kjer se je treba izogniti kontaminaciji. Optične metode lahko skenirajo celotna območja namesto posameznih črt, kar zagotavlja tri{3}}dimenzionalne zemljevide površin. Vendar pa običajno stanejo več kot kontaktni profilometri in zahtevajo skrbno nastavitev za doseganje natančnih rezultatov.

Ključni parametri hrapavosti

Raostaja globalno najbolj razširjen parameter. Izračuna aritmetično povprečje absolutnih odstopanj od srednje črte: Ra=(1/L) ∫|z(x)|dx od 0 do L. Ta formula ustvari eno samo število, ki predstavlja celotno teksturo površine. Površina z Ra=3.2 mikrometrov-tipični strojno obdelan zaključek-ima povprečno variacijo vrha-do-nižine 3,2 mikrometra po dolžini vzorčenja.

Rz ponuja drugačno perspektivo z merjenjem povprečne razdalje med petimi najvišjimi vrhovi in ​​petimi najglobljimi dolinami znotraj ocenjevalne dolžine. Za razliko od Ra, ki izračuna povprečje vseh podatkovnih točk, Rz izpostavlja ekstremne razlike. Dve površini z enakimi vrednostmi Ra imata lahko precej različne meritve Rz, če ena vsebuje občasne globoke praske ali visoke konice. Pretvarjanje med Ra in Rz zahteva previdnost; grob približek nakazuje, da je Rz enak Ra, pomnožen s 5 do 7, vendar se to precej razlikuje glede na značilnosti površine.

Standardne vrednosti površinske obdelave v različnih panogah

Proizvodni procesi dosegajo različne stopnje hrapavosti glede na njihovo naravo in orodje. Razumevanje teh razponov pomaga inženirjem izbrati ustrezne procese in določiti realne zahteve.

Najgrobejši proizvodni postopki vključujejo plamensko rezanje (50 do 200 mikrometrov Ra) in vroče valjanje (12,5 do 25 mikrometrov Ra). Ti ustvarjajo funkcionalne površine, vendar nimajo natančnosti ali gladkosti. Peščeno litje daje od 6,3 do 25 mikrometrov Ra, kar je primerno za ne-kritične komponente, kjer videz ni pomemben.

Obdelovalni procesi ponujajo srednje{0}}razred končnih obdelav. Groborezkanje in struženjeobičajno dosežejo 3,2 do 6,3 mikrometra Ra-privzeti zaključek za številne CNC operacije. Ta hrapavost ostaja vidna s prostim očesom, vendar se izkaže za sprejemljivo za večino mehanskih aplikacij. Fina obdelava z ostrimi orodji in optimalnimi parametri lahko doseže od 0,8 do 1,6 mikrometra Ra, kar proizvede bolj gladke površine, primerne za zmerne-natančne zahteve.

Brušenje se prebije v obseg natančnosti, ki zagotavlja 0,2 do 0,8 mikrometra Ra, odvisno od izbire kolesa in parametrov brušenja.Postopki cilindričnega in površinskega brušenjaredno dosegajte te zaključke na utrjenih komponentah. Za še bolj gladke rezultate honanje proizvede 0,1 do 0,4 mikrometra Ra z nadzorovanim delovanjem abrazivnega kamna.

Najfinejši proizvodni postopki vključujejo lapping in superfinishing. Lepanje s finimi abrazivnimi mešanicami doseže 0,025 do 0,1 mikrometra Ra, kar ustvari zrcalne-podobne površine. Postopki superkončne obdelave lahko dosežejo pod 0,02 mikrometra Ra, čeprav taka izjemna gladkost služi le specializiranim aplikacijam, kot je natančna optika ali visoko{6}}zmogljivi ležaji.

Trg površinske obdelave v letih 2024–2025, ocenjen na 13,5 milijarde USD na svetovni ravni in raste s 4,5 % letno, odraža naraščajoče povpraševanje po naprednih zmogljivostih površinske obdelave po vsem svetu.avtomobilski in vesoljski sektor. Ta rast delno izvira iz strožjih predpisov v zvezi s kemikalijami PFAS in večje osredotočenosti na okolju odgovorne končne postopke.

Ključna vloga površinske obdelave pri delovanju komponent

Značilnosti površine določajo, kako komponente medsebojno delujejo z okoljem in drugimi deli. Določanje napačne površinske obdelave lahko povzroči prezgodnjo okvaro, povečane stroške vzdrževanja ali proizvodne odpadke.

Nadzor trenja in obrabe

Hrapavost površine neposredno vpliva na torne koeficiente med drsnimi površinami. Gladke površine na splošno povzročijo manjše trenje, vendar razmerje ni linearno. Preveč gladka površina lahko paradoksalno poveča trenje zaradi čezmernega stika kovin-in-kovine. Optimalna hrapavost zagotavlja majhne vdolbine, ki zadržijo mazivo, medtem ko vrhovi ostanejo dovolj nizki, da preprečijo stik s kovino. Kroglični ležaji na primer zahtevajo hrapavost dirkalne steze med 0,1 in 0,25 mikrometra Ra, da uravnotežijo te konkurenčne dejavnike.

Vzorci obrabe so močno odvisni od končne obdelave površine. Hrapave površine se na začetku obrabijo hitreje, ko se vrhovi odbijejo, nato pa lahko dosežejo stabilno stanje. Zelo gladke površine se lahko pri uporabi z visoko-obremenitvijo zaradi nezadostne hrapavosti za prekinitev adhezivnih sil raztrgajo ali zagrabijo. Letalska industrija določa površinsko obdelavo komponent podvozja med 0,4 in 1,6 mikrometra Ra, kar zagotavlja odpornost proti obrabi in hkrati ohranja sprejemljive ravni trenja.

Tesnjenje in preprečevanje puščanja

Tesnilni vmesniki zahtevajo natančno preučitev površinske obdelave. Pregrob in poti puščanja nastanejo okoli materiala tesnila; preveč gladka in tesnilo se ne more prilagoditi, da bi zapolnilo mikroskopske praznine. Večina aplikacij tesnil določa 1,6 do 3,2 mikrometra Ra kot optimalno. Izvrtine hidravličnega cilindra običajno potrebujejo 0,4 do 0,8 mikrometra Ra, da preprečijo poškodbe tesnila in hkrati ohranijo ustrezno zadrževanje oljnega filma.

Tesnilne površine O-obročev jasno prikazujejo princip. Površina, hrapava od 1,6 mikrometra Ra, lahko prereže ali odrgne elastomer, kar skrajša življenjsko dobo tesnila. Nasprotno pa so lahko površine, ki so bolj gladke od 0,4 mikrometra Ra, preveč gladke, da bi se o-obroč pravilno oprijel med tlačnimi sunki. Sweet spot od 0,8 do 1,2 mikrometra Ra uravnoteži te zahteve.

Lepljenje premazov in galvaniziranja

Postopki barvanja, praškastega lakiranja in galvanizacije zahtevajo specifično hrapavost površine za optimalen oprijem. Premazni materiali potrebujejo mikroskopske vrhove in vdolbine za mehanski oprijem. Deli, pripravljeni za praškasto lakiranje, običajno ciljajo na 3,2 do 6,3 mikrometra Ra-, kar je dovolj gladko za kakovosten videz, vendar dovolj grobo za oprijem premaza.

Galvanizacija predstavlja različne zahteve. Površino navadne kovine je treba pred nanašanjem polirati na 0,4 do 0,8 mikrometra Ra. Ta gladkost zagotavlja, da prevlečena plast enakomerno zapolni površinske nepravilnosti in ustvari enoten premaz brez-poškodb. Kromiranje letalskih in vesoljskih komponent zahteva obdelavo osnovne površine pod 0,4 mikrometra Ra, da se izpolnijo strogi standardi kakovosti.

Odpornost proti koroziji

Grobe površine zadržijo več vlage in onesnaževal v svojih vdolbinah, kar pospešuje korozijo. Učinkovitost pasiviranja na nerjavnem jeklu se dramatično izboljša z bolj gladkimi zaključki. Deli z 0,8 mikrometra Ra ali bolje tvorijo bolj enotne plasti pasivnega oksida kot tisti s 3,2 mikrometra Ra.

Pomorske aplikacije ponazarjajo to načelo. Površine ladijskih propelerjev se začnejo z razmeroma finimi zaključki (1,6 do 3,2 mikrometra Ra), da se zmanjša upor in začetek korozije. Čeprav pogoji uporabe hitro poslabšajo ta zaključek, gladek zagon podaljša čas, preden korozija postane problematična.

Standardi in simboli za površinsko obdelavo

Inženirji sporočajo zahteve glede površine s standardiziranimi simboli in zapisi na tehničnih risbah. Prevladujeta dva primarna standarda: ASME (ameriški) in ISO (mednarodni).

Standard ASME Y14.36M

TheASME Y14.36MStandard ureja simbole površinske teksture v Severni Ameriki. Osnovni simbol je podoben kljukici s točko, ki se dotika površine, ki zahteva specifikacijo. Številske vrednosti in dodatne informacije so prikazane na določenih mestih okoli tega simbola.

Položaj "a" prikazuje vrednost hrapavosti (običajno Ra) v mikrometrih ali mikropalcih. Položaj "b" lahko označuje način proizvodnje, premaz ali druge opombe. Položaj "c" določa dolžino vzorčenja hrapavosti. Položaj "d" prikazuje smer polaganja z uporabo standardiziranih simbolov:=za vzporedno, ⊥ za pravokotno, X za prečno, M za večsmerno, C za krožno in R za radialne vzorce.

Napredni simbol se lahko glasi: Ra 1,6/0,8, kar pomeni največjo hrapavost 1,6 mikrometra in najmanj 0,8 mikrometra. Ta specifikacija obsega preprečuje prekomerno-dodelavo, ki izgublja čas in denar.

Standard ISO 1302:2002

Standard ISO zagotavlja podobno funkcionalnost z majhnimi razlikami v videzu simbola in privzetih parametrih. ISO uporablja isti osnovni simbol kljukice, vendar poudarja različne privzete interpretacije. Če parameter ni naveden, ISO predpostavlja meritev Ra, medtem ko starejše risbe lahko kot privzeto uporabljajo Rz.

ISO 21920-1:2021je nadomestil standard iz leta 2002 in uvedel izpopolnjene definicije in sodobne merilne parametre. Vendar se številne obstoječe risbe še vedno sklicujejo na starejši standard, kar od inženirjev zahteva razumevanje obeh sistemov.

Specifikacije za odstranjevanje materiala

Simboli površinske obdelave lahko vključujejo zahteve za odstranitev materiala. Simbol s krogom na vrhu označuje, da je odstranjevanje materiala prepovedano-površina mora ohraniti svoje-izdelano stanje. Vodoravna črta nad simbolom označuje, da je potrebno odstranjevanje materiala, običajno s strojno obdelavo. Brez dodatka k osnovnemu simbolu pomeni, da odstranitev materiala ni obvezna.

Postopki in tehnike površinske obdelave

Doseganje določene končne obdelave površine zahteva izbiro ustreznih proizvodnih in končnih postopkov. Vsaka metoda ustreza različnim vrstam materialov, geometrijam in ciljnim vrednostim hrapavosti.

Mehanska končna obdelava

Pri brušenju se uporabljajo vrteča se abrazivna kolesa za odstranjevanje materiala in gladke površine. Brušenje s trakom se izkaže za učinkovito pri ravnih ali rahlo ukrivljenih površinah, medtem ko cilindrično brušenje obravnava gredi in izvrtine. Brušenje doseže 0,2 do 1,6 mikrometra Ra, odvisno od zrna kolesa, hitrosti in hitrosti podajanja. Kolesa iz silicijevega karbida in aluminijevega oksida služijo večini aplikacij, medtem ko diamantna in CBN (kubični borov nitrid) kolesa obdelujejo izjemno trde materiale.

Honanje izboljša brušenje z uporabo nadzorovanih abrazivnih kamnov v določenem vzorcu gibanja. Hidravlični cilindri, izvrtine valjev motorja in obroči ležajev so običajno podvrženi honanju, da se doseže Ra od 0,1 do 0,8 mikrometra z natančnimi vzorci šrafov. Postopek odstrani minimalno količino materiala, medtem ko popravi tako geometrijo kot površinsko obdelavo.

Lapping ustvari najfinejše mehanske zaključke z ohlapno abrazivno zmesjo med obdelovancem in mehkim orodjem za prekrivanje. Diamantna pasta ali drugi fini abrazivi, suspendirani v olju, tečejo med površinami, ko se premikajo relativno druga glede na drugo. Lapping doseže 0,025 do 0,1 mikrometra Ra, vendar ostaja zamuden-in spretnosti-. Merilni bloki, optične plošče in natančne tesnilne površine upravičujejo stroške lepanja s svojimi ekstremnimi zahtevami.

Kemični in elektrokemični procesi

Elektropoliranje odstrani material z anodnim raztapljanjem v elektrolitski kopeli. Električni tok prednostno napade vrhove površine, zgladi profil in hkrati odstrani tanko plast. Komponente iz nerjavečega jekla, aluminija in titana imajo koristi od elektropoliranja, ki doseže 0,1 do 0,4 mikrometra Ra ob hkratnem izboljšanju odpornosti proti koroziji.Medicinski vsadki in farmacevtska opremaredno preverjanje higienskih lastnosti elektropoliranih površin.

Kemično jedkanje uporablja kisle ali alkalne raztopine za raztapljanje površinskega materiala. Za razliko od elektropoliranja kemično jedkanje ne zahteva električnega toka, vendar ponuja manj nadzora. Postopek nadzorovano naredi površine hrapave, zaradi česar je uporaben za pripravo površin za lepljenje z lepilom ali prevleko, namesto za glajenje.

Postopki abrazivnih medijev

Končna obdelava z vibracijami postavi dele v vibrirajočo posodo, napolnjeno s keramičnim, plastičnim ali kovinskim medijem. Medij se razliva po delih, brusi visoke točke in postopoma gladi površine. Ta šaržni postopek gospodarno obdeluje velike količine in dosega 0,4 do 3,2 mikrometra Ra, odvisno od izbire medija in časa obdelave. Vibracijska končna obdelava istočasno odstrani robove.

Peskanje in peskanje s kroglicami s stisnjenim zrakom požene abrazivne delce na površine. Za razliko od postopkov glajenja ti hrapavijo površine na 3,2 do 12,5 mikrometrov Ra. Aplikacije vključujejo pripravo površine za barvanje, ustvarjanje mat okrasnih zaključkov in odstranjevanje oksidov ali umazanije. Peskanje s steklenimi perlicami povzroči bolj enakomerno, manj agresivno hrapavost kot peskanje z aluminijevim oksidom ali silicijevim karbidom.

Toplotni in premazni postopki

Anodiziranje modificira aluminijeve in titanove površine z elektrokemično oksidacijo in ustvarja porozno oksidno plast. Postopek rahlo naredi hrapave površine-in običajno poveča Ra za 0,1 do 0,3 mikrometra-, hkrati pa znatno izboljša odpornost proti koroziji in obrabi. Letalske in vesoljske komponente so zaradi kombinacije zaščite in učinkovitosti teže močno odvisne od eloksiranja.

Galvanizacija nanese kovinske prevleke, ki se lahko zgladijo ali naredijo hrapave, odvisno od priprave osnovne površine in debeline prevleke. Kromiranje običajno zmanjša površinsko hrapavost za 20 do 30 % v primerjavi z osnovno kovino, saj nanešen krom zapolni mikroskopske vdolbine. Nikljanje se obnaša podobno, čeprav je manj učinkovito pri glajenju zelo grobih površin.

Površinska obdelava pri brizganju: standarda SPI in VDI

notribrizganje plastike, koncept površinske obdelave dobi edinstveno dimenzijo. Za razliko od CNC obdelave ali 3D-tiskanja, kjer se postopek končne obdelave površine zgodi po izdelavi dela, brizganje vgradi zaključek v sam kalup. Površina kalupne votline je polirana ali teksturirana na določeno stopnjo in vsak oblikovan del posnema to teksturo skozi celotno življenjsko dobo orodja. To pomeni, da morajo biti zahteve za površinsko obdelavo zaklenjene med načrtovanjem kalupa-in jih ne obravnavati kot naknadno.

Industrija plastike se zanaša na dva primarna klasifikacijska sistema za določanje površinske obdelave kalupov. Standard SPI (Society of the Plastics Industry) deli zaključne premaze v štiri razrede-A (sijajni), B (pol-sijajni), C (mat) in D (teksturiran)-s tremi stopnjami znotraj vsakega razreda, kar skupaj ustvari dvanajst različnih vrst površinskega zaključka. A-1 zaključki uporabljajo diamantno brušenje za doseganje zrcalnih-podobnih površin z vrednostmi Ra do 0,012 mikrometra, primerne za optične leče in prozorne komponente. B-razred zaključkov temelji na poliranju z zrnatim brusnim papirjem za ohišja potrošniške elektronike. C-kamni-polirani zaključki skrijejo tekoče linije in madeže pogreznine, medtem ko D-suho peskane teksture izboljšajo oprijem in prikrijejo manjše nepravilnosti oblikovanja.

Standard VDI 3400, ki ga je razvilo nemško inženirsko združenje, ima drugačen pristop z opredelitvijo 46 stopenj teksture, doseženih predvsem zObdelava z električnim praznjenjem (EDM). Običajno uporabljeni razredi segajo od VDI 12 (fino mat) do VDI 45 (groba tekstura), pri čemer vsak razred ustreza določeni vrednosti Ra. Za razliko od SPI razredi VDI ne vključujejo zrcalnih-poliranih zaključkov-vse teksture VDI so do neke mere mat.

Izbira prave končne stopnje zahteva uravnoteženje več dejavnikov. Obnašanje materiala ima osrednjo vlogo:amorfni polimeri, kot sta ABS in polikarbonatreproducirajo visok-sijaj A-razred dobro konča, medtem ko se pol-kristalne smole, kot je polipropilen, borijo s sijajnim posnemanjem zaradi večjega krčenja. Teksturirani zaključki (razred SPI D- ali VDI 30 in višji) zahtevajo povečane kote ugreza, da se prepreči sledi upora med izmetom-običajno 1,5 stopinje dodatnega ugreza za vsakih 0,025 mm globine teksture.

V podjetju ABIS Mold sodelujemo s strankami pri določanju optimalne specifikacije površinske obdelave pred rezanjem jekla. Ne glede na to, ali vaš projekt zahteva visoko{1}}sijajno poliranje A-1 za kozmetično embalažo ali funkcionalno teksturo VDI 24 za ergonomsko površino za oprijem, lahko naša ekipa inženirjev svetuje glede združljivosti materialov, zahtev glede osnutkov in stroškovnih kompromisov. Če niste prepričani, katere vrste površinske obdelave najbolj ustrezajo vaši uporabi,kontaktirajte našo ekipoza brezplačni pregled DFM-dobitev končne obdelave v fazi načrtovanja kalupa prihrani veliko časa in stroškov orodja.

Površinska obdelava pri brizganju kovin

Metal Injection Molding (MIM) proizvaja kompleksne natančne komponente z vbrizgavanjem surovine kovinskega prahu v kalupe, nato z odstranjevanjem veziv in sintranjem. Dobljeni deli običajno kažejo površinsko hrapavost okoli 0,8 mikrometra Ra v as-sintranem stanju, bolj gladko kot pri običajni praškasti metalurgiji, vendar bolj hrapavo kot pri precizni obdelavi.

Ker-uliti deli MIM občasno izpolnjujejo končne zahteve brez dodatne končne obdelave, zlasti za notranje elemente ali-nekritične površine. Vendar pa vidne površine, parne ploskve ali natančna območja pogosto potrebujejo sekundarne operacije. Oznake vrat, ločilne črte in oznake izmetalnih zatičev bo morda treba odstraniti z mehansko obdelavo.

Deli MIM, ki dosegajo 97 % ali višjo gostoto, se dobro odzivajo na večino končnih postopkov. Vibracijska končna obdelava odstrani manjše površinske nepravilnosti in ustvari enotne mat zaključke. Za višje zahteve glede kakovosti lahko brušenje ali poliranje doseže 0,4 mikrometra Ra ali več. Visoka gostota sintranih komponent MIM jim omogoča, da sprejmejo galvanizacijo, premazovanje in toplotno obdelavo, podobno kot kovane kovine.

Kemična površinska obdelava se še posebej dobro obnese pri nerjavnem jeklu MIM. Pasivacija ustvari zaščitne oksidne plasti, ki povečajo odpornost proti koroziji poleg -sintranih lastnosti. Deli so lahko podvrženi tudi eloksiranju (za titan ali aluminij MIM) ali fosfatnemu premazu (za jekla MIM), odvisno od zahtev uporabe.

Skoraj{0}}neto-oblika MIM-ja zmanjšuje potrebe po odstranjevanju materiala, zaradi česar je stroškovno-učinkovit za kompleksne geometrije, ki zahtevajo več končnih površin. Posamezen del MIM lahko združuje kot-oblikovane površine (kjer funkcija to dopušča) s selektivno poliranimi značilnostmi-kar je pristop, ki je pri tradicionalni obdelavi nepraktičen.

Aplikacije, ki zahtevajo posebne zaključne obdelave površin

Različne industrije postavljajo zahteve glede površinske obdelave na podlagi funkcije komponente, delovnega okolja in pričakovane zmogljivosti.

Letalske in vesoljske komponente

Zunanje površine letala zahtevajo hrapavost pod 0,5 mikrometra Ra, da se zmanjša aerodinamični upor. Vsak mikro-palec hrapavosti poveča trenje, kar zmanjša učinkovitost porabe goriva na dolgih letih. Turbinske lopatice so podvržene hitremu strjevanju, da se ustvarijo tlačne površinske napetosti, nato pa se polirajo na 0,2 mikrometra Ra, da se zmanjša nastanek razpok zaradi utrujenosti, hkrati pa se ohranijo prednosti strjevanja.

Komponente podvozja ponazarjajo ravnovesje med odpornostjo proti obrabi in gladkostjo. Krom-oporniki ohranjajo od 0,4 do 1,6 mikrometrov Ra zaključke za odpornost proti koroziji, hkrati pa omogočajo pravilno delovanje hidravličnih tesnil. Boki zobnikov v letalskih menjalnikih so obdelani pod 0,2 mikrometra Ra, s čimer se podaljša življenjska doba z zmanjšanjem utrujenosti pri stiku in mikropitinga.

Poleg posameznih komponent površinsko obdelavo vesoljskih površin oblikuje kompleksna mreža lastniških in mednarodnih specifikacij. Večji proizvajalci originalne opreme, kot sta Boeing in Airbus, vzdržujejo lastne standarde površinske obdelave-Boeingov PS551170 na primer opredeljuje zahteve glede hrapavosti strojno obdelanih površin v različnih funkcionalnih conah. Splošni površinski zaključek Ra 3,2 mikrometra lahko pokrije ne-kritična področja, medtem ko tesnilni vmesniki in hidravlične površine izvrtin prejmejo posamezne zareze tako tesno kot Ra 0,1 do 0,2 mikrometra. Letalski inženirji morajo upoštevati tudi, da se zahteve glede površinske končne obdelave pogosto nanašajo na stanje pred-obdelave: če risba določa Ra 0,8 na anodizirani površini, je treba meritev opraviti pred postopkom anodiziranja, saj oksidna plast spremeni prvotno obdelano teksturo.

Ta večplastni pristop k specifikaciji končne obdelave površin v vesolju pojasnjuje, zakaj procesi končne obdelave površin v tem sektorju porabijo nesorazmeren delež proizvodnega časa-nekatere ocene kažejo, da operacije končne obdelave predstavljajo 30 % ali več vseh ur strojne obdelave na-kritičnih strukturah leta. Pri komponentah kalupov in matrice, ki se uporabljajo v orodjih za polaganje kompozitnih materialov v letalstvu, površinska obdelava ploskve orodja neposredno vpliva na kakovost končnega kompozitnega dela, zaradi česar je natančno poliranje bistven korak v delovnem procesu orodja.

Avtomobilski precizni deli

Izvrtine valjev motorja kažejo zahtevne zahteve glede končne površine. Platojsko brušenje ustvari površino z dvojno-teksturo: globoke vdolbine (približno 6,3 mikrometra Rz) zadržijo olje, medtem ko gladke ravnine (0,4 do 0,8 mikrometra Ra) zagotavljajo naležne površine za batne obročke. Ta kombinacija zmanjša trenje in porabo olja, hkrati pa ohranja odpornost proti obrabi.

Komponente za vbrizgavanje goriva delujejo pri ekstremnih tlakih, ki zahtevajo 0,2 do 0,4 mikrometra Ra na tesnilnih površinah, da se prepreči puščanje. Podobno potrebujejo komponente hidravličnih zavor od 0,4 do 0,8 mikrometra Ra na izvrtinah bata in tesnilnih površinah, da zagotovijo odzivno zaviranje brez puščanja tekočine.

Medicinski pripomočki

Naprave za vsaditev zahtevajo zrcalne zaključke zaradi biološke združljivosti. Kolčni in kolenski vsadki običajno določajo 0,1 do 0,2 mikrometra Ra na zgibnih površinah, da zmanjšajo nastajanje obrabnih delcev, ki lahko sprožijo vnetne odzive. Kirurški instrumenti zahtevajo podobne zaključke za čiščenje-hrapave površine hranijo bakterije v mikroskopskih razpokah kljub prizadevanjem za sterilizacijo.

Elektronika in polprevodniki

S poliranjem silikonskih rezin se doseže sub{0}}nanometrska hrapavost (pod 0,001 mikrometra Ra) za izdelavo mikročipov. Kontakti konektorja potrebujejo 0,1 do 0,4 mikrometra Ra, da zagotovijo zanesljivo električno prevodnost z minimalnim kontaktnim uporom. Groba obdelava poveča odpornost in lahko povzroči prekinitve povezav.

Stroškovne posledice in ekonomski vidiki

Zahteve glede površinske obdelave neposredno vplivajo na proizvodne stroške prek časa obdelave, potreb po opremi in stopnje odpadkov. Razumevanje teh odnosov pomaga inženirjem določiti ustrezne zaključke brez pretiranega -inženiringa.

Doseganje standardnih strojno obdelanih zaključkov (3,2 mikrometra Ra) stane osnovne zneske, saj je ta hrapavost naravno posledica tipičnih parametrov rezanja. Izboljšanje Ra na 1,6 mikrometra bi lahko povečalo stroške za 20 do 30 % s počasnejšim podajanjem, dodatnimi prehodi ali finejšim orodjem. Doseganje 0,8 mikrometra Ra lahko podvoji stroške končne obdelave, saj običajno zahteva brušenje ali namenske končne postopke.

Ultra{0}}gladki zaključki (pod 0,2 mikrometra Ra) lahko pomnožijo stroške za 5- do 10-krat v primerjavi s standardno strojno obdelavo. Ti zaključki zahtevajo posebno opremo, usposobljene operaterje in več korakov obdelave. Del, ki zahteva 0,05 mikrometra Ra na velikih površinah, bi lahko upravičil večurno ročno lepljenje-, kar je ekonomsko upravičeno samo za kritične aplikacije.

"Zlato pravilo" specifikacije površinske obdelave pravi: izberite najbolj grobo površino, ki izpolnjuje funkcionalne zahteve. Določanje 0,8 mikrometra Ra, medtem ko bi 1,6 mikrometra Ra delovalo enako dobro, zapravlja denar brez izboljšanja učinkovitosti. Nasprotno pa lahko neustrezne končne specifikacije povzročijo napake na terenu, garancijske zahtevke in škodo ugledu podjetja,-stroške, ki močno presegajo prihranke zaradi ohlapnih specifikacij.

Zmogljivost proizvodnega procesa mora biti v skladu s specifikacijami. Delavnica, opremljena za standardno strojno obdelavo, ne more ekonomsko izdelati delov, ki zahtevajo 0,2 mikrometrske zaključne obdelave Ra-najeli bodo podizvajalce za brušenje, kar bo povečalo stroške in dobavni čas. Zgodnje sodelovanje med oblikovalci in strokovnjaki za proizvodnjo prepreči specifikacijo nepraktičnih kombinacij.

Pogoste težave s površinsko obdelavo in rešitve

Proizvodne napake in nedoslednosti meritev otežujejo dosledno doseganje ciljnih zaključkov. Prepoznavanje pogostih težav pospeši odpravljanje težav.

Klepetanje Marks

Obdelovalne vibracije ustvarjajo pravilne vzorce valov, ki se prekrivajo z predvideno hrapavostjo. Ti se pojavijo kot valovi, vidni s prostim očesom, in močno povečajo izmerjene vrednosti Ra in Rz. Rešitve vključujejo povečanje togosti orodja, zmanjšanje globine reza, optimizacijo hitrosti vretena, da se izognete resonančnim frekvencam, in uporabo držal za blaženje tresljajev.

Oznake krme

Operacije struženja in rezkanja naravno ustvarjajo podajalne oznake-periodične utore, ki sledijo poti orodja. Oznake podajanja so videti kot vidne spirale ali vzporedne črte kljub izpolnjevanju specifikacij Ra. Zmanjšanje hitrosti podajanja ali uporaba vložka za brisanje (zaostajajoči rezalni rob, ki zgladi površino) odpravi te madeže, ne da bi bistveno spremenila povprečno hrapavost.

Površinska kontaminacija

Meritve poševne končne obdelave olja, ostružkov ali ravnanja z umazanijo. Iglo za profilometer, ki se pelje nad kovinskim odrezkom, zabeleži višino odrezka kot površinsko hrapavost. Pravilno čiščenje z ustreznimi topili pred meritvijo prepreči napačne odčitke. Izopropilni alkohol deluje za večino kovin; izogibajte se agresivnim topilom, ki lahko jedkajo ali obarvajo površine.

Nedoslednost meritev

Različni operaterji, ki merijo isto površino, včasih poročajo o različnih vrednostih. Pritisk pisala, mesto merjenja in usmerjenost sonde vplivajo na rezultate. Standardizacija merilnih postopkov-z navedbo natančnih lokacij, smeri sonde in dolžin vrednotenja-izboljša ponovljivost. Izvajanje več meritev in njihovo povprečenje kompenzira lokalne razlike.

Učinki lastnosti materiala

Mehki materiali, kot je aluminij, se med končno obdelavo radi razmažejo, kar ustvarja na videz gladke površine, ki vsebujejo vdelane abrazivne ali kovinske delce. Trdi materiali, kot je orodno jeklo, se upirajo končni obdelavi, vendar so vidni vsi znaki orodja. Razumevanje obnašanja materialov pomaga postaviti realna pričakovanja in izbrati ustrezne metode končne obdelave.

Nastajajoči trendi in smeri

Tehnologija končne obdelave površin se še naprej razvija, ki jo vodijo skrbi glede trajnosti, zmožnosti avtomatizacije in nove zahteve glede materialov.

Odprava PFAS (per- in polifluoroalkilnih snovi) iz kemikalij za končno obdelavo površin predstavlja velik premik v industriji. Te "večne kemikalije" se po vsem svetu soočajo z vse večjimi regulativnimi omejitvami, kar sili razvoj alternativnih kemikalij za postopke galvanizacije, premazovanja in čiščenja. Pričakuje se, da bo trg kemikalij za površinsko obdelavo do leta 2034 dosegel 19,5 milijarde USD, pri čemer bo večina te rasti financirala okolju varnejše alternative.

Avtomatizirani sistemi končne obdelave z robotskimi rokami in prilagodljivim nadzorom vedno bolj nadomeščajo ročno poliranje. Ti sistemi merijo površinsko obdelavo v realnem-času, prilagajajo pritisk in trajanje abraziva, da samodejno dosežejo ciljno hrapavost. Proizvajalci letalstva poročajo o 40- do 60-odstotnem zmanjšanju časa končne obdelave ob izboljšanju doslednosti z uporabo robotskih polirnih celic.

Rast aditivne proizvodnje ustvarja nove izzive površinske obdelave. Kovinski 3D-natisnjeni deli običajno kažejo od 10 do 25 mikrometrov Ra kot-natisnjeni-veliko bolj grobi kot strojno obdelane površine. Pojavljajo se specializirani končni postopki za rešetkaste strukture in notranje kanale, vključno s kemičnim glajenjem in abrazivno tekočo obdelavo, ki doseže sicer nedostopne površine.

Lasersko površinsko teksturiranje omogoča ustvarjanje natančno nadzorovanih mikro{0}}vzorcev, ki optimizirajo tribološko zmogljivost. Namesto zgolj glajenja površin lahko inženirji zdaj oblikujejo posebne vzorce hrapavosti, ki izboljšajo zadrževanje mazanja, zmanjšajo trenje v vnaprej določenih smereh ali izboljšajo oprijem premaza. Ta deterministični pristop k površinskemu inženirstvu odpira možnosti, ki so nemogoče s konvencionalno končno obdelavo.

Kako izbrati pravo površinsko obdelavo za svoj projekt

S toliko razpoložljivimi površinskimi zaključki in postopki končne obdelave je izbira pravega lahko težka,-še posebej, če različne industrije, standardi in materiali postavljajo svoje lastne zahteve glede površinske obdelave. Tukaj je praktičen okvir, ki velja ne glede na to, ali načrtujete brizgan potrošniški izdelek,-tlačno lito avtomobilsko ohišje ali natančno medicinsko napravo.

Začnite z identifikacijo funkcije vsake površine. Spajne ploskve, ki pritiskajo na tesnila ali O-obroče, potrebujejo nadzorovano hrapavost znotraj določenega pasu Ra. Kozmetične površine, vidne končnemu uporabniku, lahko zahtevajo sijajni lak ali namerno mat teksturo. Notranje votline, ki se nikoli ne dotikajo drugih delov, lahko pogosto sprejmejo -strojno obdelano obdelavo, kar znatno prihrani stroške. Kategoriziranje površin po funkciji prepreči pogosto napako, da se preveč-določi-nanašanje prevleke Ra 0,4 čez celoten del, ko jo dejansko potrebujeta samo dve strani.

Nato uskladite vašo površinsko specifikacijo z vašim proizvodnim procesom. Vsak postopek ima naravno območje hrapavosti: brizganje reproducira kakršno koli končno obdelavo kalupa (SPI A-1 do D-3), CNC obdelava običajno zagotavlja 0,8 do 3,2 mikrometra Ra brez sekundarnih operacij intlačno litjeproizvede 1,6 do 6,3 mikrometra Ra, odvisno od zlitine in stanja kalupa. Določanje končne obdelave, ki je daleč pod naravno zmožnostjo postopka, prisili drage sekundarne operacije-brušenje, lepljenje ali elektropoliranje-na proizvodno linijo.

Na koncu upoštevajte celoten življenjski cikel. Lepo polirana površina, ki korodira v nekaj mesecih v morskem okolju, ne služi ničemur. Teksturirana površina oprijema, ki ujame onesnaževalce v-aplikaciji za stik z živili, ustvarja higienska tveganja. Najboljša površinska obdelava je tista, ki uravnoteži videz, zmogljivost, vzdržljivost in ceno za specifično okolje, v katerem bo del deloval.

Če razvijate nov izdelek in potrebujete smernice glede izbire površinske obdelave-od začetnega koncepta prek oblikovanja kalupa in proizvodnje-stopite v stik z našo inženirsko ekipo. Zagotavljamo brezplačne povratne informacije Design for Manufacturability (DFM) za vsako projektno poizvedbo, vključno s priporočili za površinsko obdelavo, prilagojenimi vašim zahtevam glede materiala, geometrije in uporabe.

Pogosto zastavljena vprašanja

Kakšna je razlika med površinsko obdelavo in površinsko hrapavostjo?

Površinska obdelava zajema tri značilnosti: hrapavost, valovitost in plast. Hrapavost površine posebej meri najmanjše nepravilnosti-mikroskopske vrhove in vdolbine. Večina inženirjev uporablja "površinska obdelava" in "površinska hrapavost" zamenljivo v priložnostnem pogovoru, čeprav je tehnično hrapavost le ena komponenta končne obdelave.

Ali je mogoče vrednosti Ra in Rz neposredno pretvoriti?

Neposredna pretvorba ne obstaja, ker merijo različne vidike. Ra povpreči vsa odstopanja površine, medtem ko se Rz osredotoča na ekstremne vrhove in doline. Kot grobi približek je Rz običajno enak Ra, pomnoženemu s 5 do 7, vendar se to močno razlikuje glede na značilnosti površine. Vedno izmerite določen parameter, ki ga določa vaša risba.

Zakaj različna merilna mesta dajejo različne vrednosti Ra?

Površinska hrapavost se razlikuje po delu zaradi obrabe orodja, različnih rezalnih pogojev in nedoslednosti pri izdelavi. Ena sama meritev zajame le eno majhno območje. Standardna praksa vključuje izvajanje več meritev na določenih lokacijah in poročanje o povprečni ali najslabši-vrednosti, odvisno od kritičnosti aplikacije.

Ali bolj gladko vedno pomeni boljše?

Ni nujno. Izjemno gladke površine lahko povečajo trenje v mejnih pogojih mazanja zaradi čezmernega stika kovin-{2}}s kovino. Nekatere aplikacije namenoma uporabljajo bolj grobe zaključke-kot je plato honanje v valjih motorja-da zadržijo mazivo. Optimalna končna obdelava uravnoteži več dejavnikov, vključno s trenjem, obrabo, tesnjenjem, oprijemom premaza in ceno.

Kakšno površinsko obdelavo naj določim za brizgane dele?

Za brizgane dele je površinska obdelava določena z uporabo razredov SPI (A-1 do D-3) ali razredov VDI 3400 namesto neobdelanih vrednosti Ra. Če vaš del zahteva sijajni, zrcalni-podoben videz-kot je optična leča ali prozoren pokrov-določite SPI A-1 ali A-2. Za večino ohišij potrošniških izdelkov nudi SPI B-2 (poliranje 400) dobro razmerje med videzom in ceno. Mat zaključki (SPI C-1 do C-3) se dobro obnesejo, ko morate skriti površinske nepopolnosti, kot so zvari ali sledi ugreznine. Teksturirani zaključki (razred SPI D- ali VDI 30+) izboljšajo oprijem in prikrijejo manjše napake pri oblikovanju, vendar zahtevajo dodaten kot ugreza. Upoštevajte, da mora biti končna obdelava, ki jo izberete, združljiva z vašo izbrano smolo – materiali, polnjeni s steklom, ne morejo doseči visokega sijaja zaradi preboja vlaken, polkristalne plastike z velikim krčenjem, kot je polipropilen, pa je težko polirati do kakovosti A.

Površinska obdelava predstavlja kritično specifikacijo, ki povezuje načrtovanje in proizvodne zmogljivosti. Razumevanje njegovih komponent, merilnih metod in funkcionalnih implikacij omogoča inženirjem, da določijo ustrezne zaključke, ki izboljšajo učinkovitost brez nepotrebnih stroškov. Ko proizvodne tehnologije napredujejo in se zahteve glede trajnosti zaostrujejo, se bodo specifikacije površinske obdelave še naprej razvijale-, vendar temeljna načela, kako tekstura površine vpliva na delovanje komponent, ostajajo nespremenjena. Ne glede na to, ali delate s tradicionalno strojno obdelavo, sodobnim brizganjem kovin ali nastajajočo aditivno proizvodnjo, se obvladovanje osnov površinske obdelave obrestuje z izboljšano zmogljivostjo izdelka in učinkovitostjo proizvodnje.
