Kaj je Blow Mould?

Pred dvema tednoma so me poklicali iz zagonskega podjetja za pakiranje v Ohiu. Guy je želel ponuditi 50.000 farmacevtskih stekleničk na mesec in je ves čas spraševal o "kalupih", kot da gre za eno orodje. Potreboval sem dvajset minut, da sem razložil, da potrebuje vsaj dva - parison kalup za brizganje in pihalni kalup za oblikovanje. Različna orodja. Različna delovna mesta. Različni glavoboli.

Kalup za pihanje pri brizganju s pihanjem je polovica, ki vaši steklenici dejansko naredi obliko. Nahaja se na drugi postaji. Vroča parina prihaja iz postaje za vbrizgavanje na palico jedra, plesen se zapre okoli nje, stisnjen zrak udari, plastika se razširi ob stene votline. Tam vaša steklenica dobi ramena, telo, dno. Plesen parison naredi samo epruveto. Pihalni kalup ga naredi resnično.

Aluminij proti jeklu

Večina pihalnih kalupov za IBM uporablja aluminij. 7075-T6 je standard. Toplotna prevodnost je približno 130 W/m·K - veliko boljša od jekla P20 pri 29 W/m·K. Kolesariš vsakih 10 do 15 sekund. Ta toplota mora nekam iti.

Jeklene kalupe za pihanje sem uporabil točno enkrat. Stranka je vztrajala. 2018, kozmetično podjetje v New Jerseyju je želelo zrcalno končno obdelavo svojih 30-mililitrskih stekleničk s kapalko. Izbrali smo S136, kaljen na 52 HRC. Lepe votline. Čas cikla je poskočil z 12 sekund na 19. Šest mesecev so jedli stroške, preden so prešli nazaj na aluminij s parno brušenim zaključkom. Dovolj blizu.

Aluminij se hitreje obrabi. Nič zaobiti. Jekleni kalup lahko deluje 3 milijone ciklov. Aluminij doseže najvišjo vrednost okoli 800.000 do 1,2 milijona, preden začne ločilna črta videti groba in vaš blisk postane slabši. Imate proračun za obnovo ali zamenjavo.

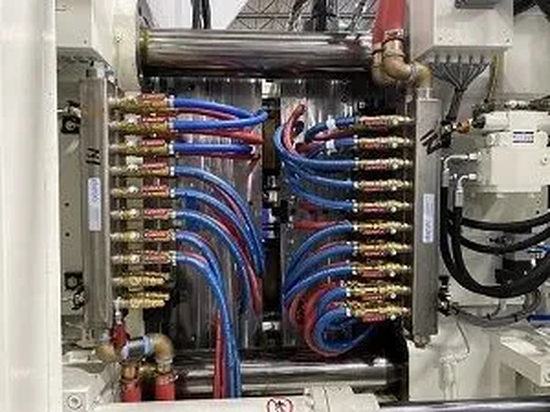

Hladilne linije

Razporeditev vaših hladilnih kanalov določa ali prekine čas cikla. Videl sem, da so imele trgovine z orožjem izvrtane-luknje od vrha do dna in se sprašujem, zakaj so njihova podnožja izkrivljena. Dno je najdebelejši del večine steklenic. Potrebuje lastno vezje.

Običajno izvajamo kanale s premerom 8 mm za majhne steklenice pod 100 ml. Večje posode so 10 mm ali 12 mm. Razmik od površine votline - 15 mm do 20 mm. Bližje od tega in tvegate vroče točke, kjer zgrešijo središčne črte kanala. Dlje ven in le segrevaš hladilno tekočino.

Temperatura vode je odvisna od smole. HDPE ima rad hladno, 10 do 15 stopinj. PET potrebuje toplejše, približno 20 stopinj do 30 stopinj, sicer boste dobili stresno beljenje. PP je nekje na sredini. Na pokrovu škatle z orodjem hranim goljufijo.

Pomagajo odbojni vložki v slepih luknjah. Delujejo tudi mehurčki. Samo ne poceni z O-obročki. Lansko leto je imel plesen poplavo stiskalnico v tovarni v Michiganu. Trgovina je bila videti kot bazen. En poginul O-prstan.

Prezračevanje

Pihalni kalupi zadržujejo zrak. Župnišče se širi in izriva vzdušje. Če ne more pobegniti, dobite nepopolno polnitev na okončinah. Stisnite področja okoli ročajev. Globoke črke. Polmer pete na steklenicah.

Standardni pristop so sintrane odprtine na problematičnih mestih. Porozni kovinski vložki, običajno bronasti ali nerjavni, z velikostjo por okoli 7 do 15 mikronov. Dovolj majhen, da blokira plastiko, vendar dovolj velik za zrak. Namestimo jih poravnano s površino votline in namestimo z Loctite 638.

Nekateri brusijo odprtine na ločilni črti. 0.02 mm do 0,04 mm globoko, 3 mm do 5 mm široke, ki tečejo v atmosfero. Dobro deluje za preproste oblike. Ročaji in globoki reliefi še vedno potrebujejo porozne čepke.

Zračniki se zamašijo. PVC in nekateri dodatki so najslabši. Vlečete kalupe za čiščenje vsakih 50.000 do 100.000 udarcev na slabe smole. HDPE deluje čistejše. PP je vmes.

Lokacija ločilne črte

Kje razcepite kalup, je odvisno, kje se na vaši steklenici prikaže črta priče. Ljudje v marketingu sovražijo ločilne črte. Specifikacije kakovosti na kozmetičnih stekleničkah včasih kažejo največjo neusklajenost 0,05 mm. To je tesno. Bolje je, da ima vaša prodajalna kalupov dobro vrtalno orodje.

Asimetrične steklenice so glavobol. Veliko oblikovalcev nariše nekaj organskega videza in to preda inženirstvu. Zdaj lahko izbirate med ločilno linijo, ki teče po ploskvi steklenice, ali razdelitvijo kalupa pod kotom in boj proti prepihu na vsaki površini.

Prosim za 3D model, preden zdaj citiram. Imel sem preveč projektov, pri katerih lepa upodobitev ni omenjala podreza na zadnji plošči.

Registracija in poravnava

Polovici kalupa za pihanje morajo vsak cikel udariti na isto mesto. Vodilni zatiči in puše so osnovna linija. Stožčasti zaklepi, če stranka uporablja stroge specifikacije glede porazdelitve debeline stene. Gledate ±0,1 mm ali bolje, če se polovice kalupa srečata.

Obraba se pokaže po približno 300.000 posnetkih. Puše začnejo postajati površne. Debelina stene na eni strani steklenice narašča, medtem ko se na drugi strani tanjša. QC to sčasoma ujame, ko steklenice začnejo padati na testih padca.

Specificiramo bronaste puše na aluminijaste kalupe, kaljeno jeklo na jeklo. Zamenjajte zatiče in puše ob obnovi. Ni vredno preskočiti.

Kaj gre narobe

Flash je očiten. Ločilna linija se odpre, plastika se iztisne, vi režete odpadke in opazujete, kako stopnja odpadkov raste. Lahko je tonaža sponke. Lahko so obrabljene ločevalne površine. Morda je pritisk pihanja previsok.

Tanke lise nastanejo, ko žlica ni centrirana na jedro ali polovice kalupa za pihanje niso poravnane. Plastika se na eno stran bolj raztegne kot na drugo. To boste videli na meritvah debeline stene. Steklenice ne prestanejo testa stiskanja v eni orientaciji, prestanejo pa v drugi.

Tekstura pomarančne lupine se pojavi, ko je površina kalupa prehladna ali je smola prevroča. Diferencialno krčenje proti steni votline. Včasih je treba ponovno polirati samo stare plesnive površine.

Zataknjene steklenice pomenijo, da so vaši koti vleka preplitki ali pa je vaše hlajenje nezadostno. Plastika se skrči na stran jedra, namesto da bi se sprostila v kalup za pihanje. Izmetalni zatiči lahko pomagajo, vendar puščajo sledi.

Kalupi za pihanje niso zapletena polovica IBM-ovega orodja. Kalupi parison se spopadejo z zasnovo vrat, ravnotežjem tekačev in vsemi glavoboli pri brizganju. Kalup za pihanje mora samo oblikovati obliko, ohladiti plastiko, izpustiti zrak in sprostiti del. Naredite te štiri stvari in vodite proizvodnjo. Če zamudite katerega koli, ste na telefonu s svojo prodajalno kalupov.
