CNC obdelava komponent plesni
Proizvodna industrija je bila v zadnjih desetletjih priča izjemnemu tehnološkemu napredku, zlasti na področju obdelave računalniškega numeričnega nadzora (CNC) za proizvodnjo kalupov v injiciranju. Ta prefinjen postopek predstavlja hrbtenico sodobne proizvodnje plesni, kar omogoča ustvarjanje zelo natančnih komponent, ki so bistvene za različne industrijske aplikacije.
Vključitev napredne opreme CNC, prefinjene programske tehnike in specializirane programske opreme, kot je UG (Unigraphics), je spremenila, kako so oblikovani in izdelani kalupi vbrizgavanja, kar zagotavlja izjemno natančnost in učinkovitost v proizvodnem procesu.
Razumevanje tehnologije CNC v proizvodnji plesni
Oprema za obdelavo CNC je temelj proizvodnje sodobne injekcijske kalupe. Ti prefinjeni stroji delujejo prek računalniško nadzorovanih sistemov, ki digitalne modele prevajajo v fizične komponente z natančnostjo brez primere. Primarne kategorije opreme CNC, ki se uporablja pri proizvodnji plesni, vključujejo vertikalne obdelovalne centre, vodoravne obdelovalne centre, rezkalne stroje CNC, CNC stružnice in stroje za električno praznjenje (EDM).
Vertikalni centri za obdelavo so še posebej ključni za proizvodnjo kalupov za vbrizgavanje, saj zagotavljajo odlično dostopnost za zapletene votline in jedrne obdelave. Ti stroji imajo običajno tri do pet osi gibanja, kar omogoča zapletene geometrije, ki so bistvene pri sodobnem oblikovanju plesni.
Hitrosti vretena se lahko gibljejo od 8000 do 40.000 vrt./min, kar omogoča tako grobo kot dodelavo na utrjenih jeklenih materialih, ki se običajno uporabljajo pri vbrizgavalni konstrukciji.
Vodoravni centri za obdelavo ponujajo edinstvene prednosti za proizvodnjo velikih komponent kalupa za kalupe. Njihova konfiguracija omogoča boljšo evakuacijo čipov in možnost obdelave več strani obdelovanca v eni sami nastavitvi. Ta sposobnost znatno skrajša čas proizvodnje in izboljša natančnost z zmanjšanjem napak pri prestavljanju. Sodobni horizontalni centri za obdelavo pogosto vključujejo paletne sisteme, ki omogočajo neprekinjeno proizvodnjo, hkrati pa ohranjajo izjemne natančne standarde, potrebne za kalupe za vbrizgavanje.
Napredne funkcije in zmogljivosti
Hitro obdelava
Omogoča skrajšane čase cikla, hkrati pa ohranja vrhunsko kakovost površine, ki je bistvena za kalupe za vbrizgavanje.
Upravljanje orodij
Revijski sistemi s samodejnimi menjalniki vsebujejo 40-120 orodij za zapletene kalupe za vbrizgavanje.
Toplotno kompenzacija
Ohranja dimenzijsko natančnost kljub temperaturnim nihanjem med podaljšano obdelavo.
Integracija sondiranih sistemov v strojih CNC je spremenila nadzor kakovosti za kalupe za vbrizgavanje. Meritvene zmogljivosti v procesu omogočajo preverjanje kritičnih dimenzij v realnem času, kar zagotavlja, da vsaka komponenta ustreza strogim specifikacijam. Ta tehnologija je še posebej dragocena pri proizvodnjiplesni za vbrizgavanje plastikeaplikacije, kjer dimenzijska natančnost neposredno vpliva na kakovost izdelka.
Linearna motorična tehnologija je izboljšala zmogljivost sodobne opreme CNC, ki se uporablja pri proizvodnji kalupa za oblikovanje vbrizgavanja. Ti sistemi z neposrednim pogonom odpravljajo mehanske komponente prenosa, kar ima za posledico večje stopnje pospeška, izboljšano natančnost pozicioniranja in zmanjšane zahteve glede vzdrževanja. Izboljšana dinamika omogoča hitrejšo proizvodnjo zapletenih geometrij plesni, hkrati pa ohranja kakovost površinske zaključkeOblikovanje v injekciji plastikeprijave.
CNC programiranje
Temeljni koncepti programiranja
Programiranje CNC za kalupe za vbrizgavanje zahteva celovito razumevanje načel obdelave in specifičnih zahtev. Proces programiranja se začne z analizo zasnove plesni za določitev optimalnih strategij obdelave. Programerji morajo upoštevati dejavnike, kot so lastnosti materiala, izbira orodij, rezanje parametrov in posebne zahteve geometrije oblikovanja vbrizgavanja.
"Natančnost programiranja CNC je neposredno povezana s kakovostjo kalupov za vbrizgavanje. Tudi manjše napake v programiranju lahko privedejo do pomembnih dimenzijskih netočnosti, ki ogrožajo funkcionalnost končnih oblikovanih izdelkov."
- International Journal of Precision Manufacturing, 2022
G-koda in m-koda tvorita temelj CNC programskega jezika. Ti standardizirani premiki stroja za nadzor ukazov, operacije vretena, pretok hladilne tekočine in spremembe orodja. Pri programiranju kalupa za oblikovanje vbrizgavanja je treba posebno pozornost nameniti zahtevam površinskega zaključka, saj ti neposredno vplivajo na kakovost vbrizganih delov. Strategije programiranja morajo natančno uravnotežiti učinkovitost in zagotoviti, da so kritične značilnosti, kot so ločitvene linije, lokacije odmeta in hladilni kanali, natančno obdelane.
Izbira parametrov rezanja ima ključno vlogo pri proizvodnji kalupa v injiciranju. Stopnje krme, hitrost vretena in globina reza je treba optimizirati za vsak material in delovanje. Pri obdelavi utrjenega jekla, ki se običajno uporablja pri kalupih za vbrizgavanje, bodo morda potrebni konzervativni parametri, da se prepreči obraba orodja in ohranja natančnost dimenzij.
Nasprotno, mehkejši materiali, kot je aluminij za kalupe za prototip, omogočajo bolj agresivne parametre rezanja.
Napredne programske tehnike
Sodobno programiranje CNC za injekcijske kalupe vključuje prefinjene tehnike za optimizacijo učinkovitosti in kakovosti proizvodnje. Strategije obdelave visokih hitrosti uporabljajo trohoidne rezkalne poti, ki vzdržujejo konstantne obremenitve čipov, hkrati pa zmanjšujejo obrabo orodja. Te tehnike so še posebej koristne pri obdelavi globokih votlin v kalupih za vbrizgavanje, kjer lahko običajne metode povzročijo odklon orodij ali slabo evakuacijo čipov.
Strategije prilagodljivih čiščenja so revolucionirale grobo operacije za kalupe za vbrizgavanje. Ti algoritmi samodejno prilagodijo parametre rezanja, ki temeljijo na angažiranju materiala in ohranjajo optimalno debelino čipa v celotni operaciji. Ta pristop znatno skrajša čas obdelave, hkrati pa podaljša življenjsko dobo orodja, zaradi česar je idealen za proizvodnjo velikih kalupov za injekcijo s kompleksnimi geometrijami.
Raziskave v proizvodnem inženirstvu potrjujejo, da so "napredne programske tehnike preoblikovale proizvodnjo kalupov vbrizgavanja z vbrizgavanjem, tako da omogočajo učinkovitejše odstranjevanje materiala, hkrati pa ohranjajo tesnejše tolerance. Izvajanje samo obdelave s petimi osi je skrajšalo čas nastavitve za do 50% za kompleksne geometrije plesni, ki neposredno prispevajo k zmanjšanju stroškov proizvodnje in hitrejšega časa."
- Journal of Manufacturing Science and Engineering, 2023, https://doi.org/10.1115/1.4055892
Pet osi hkratna obdelava postaja vse pomembnejša pri proizvodnji kalupa v injiciranju. Ta zmogljivost omogoča obdelavo kompleksnih podrezov in osnutkov kotov brez več nastavitev, izboljšanje natančnosti in skrajšanje časa proizvodnje. Programiranje s petimi osi, ki zahtevajo sofisticirane zmogljivosti za odkrivanje in simulacijo trka, da se zagotovi varno in učinkovito obdelavo dragocenih komponent za oblikovanje injekcijskih oblik.
Glede na raziskave, objavljene v International Journal of Advanced Manufacturing Technology, je "izvajanje naprednih strategij CAM v proizvodnji plesni pokazalo izboljšanje produktivnosti 30-40%, hkrati pa izboljšuje kakovost površin. Zlasti je sprejetje hitrega obdelave tehnik z optimizirano orodno potjo zmanjšalo končne operacije" ZHANG et AL. Parametri za proizvodnjo injekcijskih kalupov, "https://doi.org/10.1007/S00170-023-11234-8). Ta ugotovitev poudarja ključni pomen naprednih programiranja v sodobni proizvodnji kalupa v injekciji.
Programiranje CNC na osnovi UG

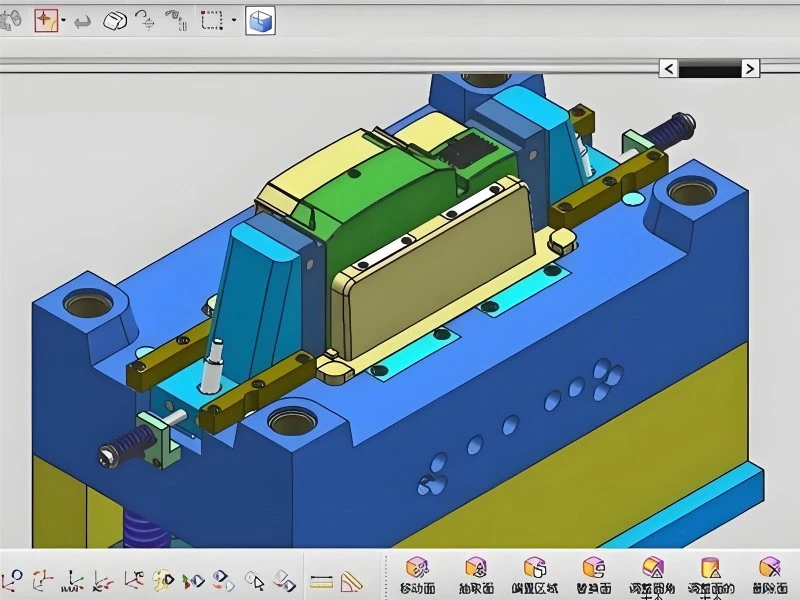

Modul za oblikovanje plesni znotraj UG posebej obravnava edinstvene zahteve kalupov za vbrizgavanje. Vključuje specializirane funkcije za ustvarjanje ločitvenih površin, oblikovanje sistemov tekačev in pozicioniranje mehanizmov odmeta. Ta orodja racionalizirajo postopek oblikovanja, hkrati pa zagotavljajo proizvodnjo, kritični dejavniki pri uspešni proizvodnji kalupa v injiciranju.
UG -jeva funkcionalnost CAM ponuja izčrpne rešitve za programiranje operacij CNC, ki so potrebne pri proizvodnji kalupa vbrizgavanja. Programska oprema podpira različne strategije obdelave, od preprostih operacij 2,5 osi do kompleksne pet osi sočasne obdelave. Njeni napredni algoritmi optimizirajo poti orodja za učinkovitost, hkrati pa ohranjajo kakovost površine, ki je bistvena za vbrizgavanje vbrizgavanja.
CAM programiranje delovnega toka v ug
Delovni tok programiranja CAM v UG za kalupe za vbrizgavanje se začne z uvozom ali ustvarjanjem 3D modela. Orodja za analizo geometrije programske opreme pomagajo prepoznati funkcije, ki zahtevajo posebne strategije obdelave. Za injekcijske kalupe to vključuje prepoznavanje osnutkov kotov, podreza in drobne podrobnosti, ki vplivajo na odločitve o programiranju. Programska oprema samodejno predlaga ustrezne strategije obdelave, ki temeljijo na značilnostih geometrije.
Upravljanje knjižnice orodij
Ključnega pomena za učinkovito programiranje kalupov za oblikovanje injekcij. Programska oprema vzdržuje obsežne baze podatkov o rezalnih orodjih, vključno z geometrijskimi parametri, rezanjem podatkov in informacijami o imetniku orodij.
To centralizirano upravljanje zagotavlja doslednost med programskimi operacijami in pomaga optimizirati izbiro orodij za posebne vbrizgavanje materialov in funkcij.
Operacije grobe
Uporabite napredne algoritme za učinkovito odstranjevanje materiala iz vbrizgalnih kalupov. Operacije rezkanja votline programske opreme samodejno prepoznajo zaprta območja in ustvarijo optimalne poti orodja.
Spremenljiva globina strategij reza se prilagaja spreminjajoči se geometriji in ohranja dosledne stopnje odstranjevanja materiala.
Napredne UG funkcije za proizvodnjo plesni
UG -jeve zaključne operacije zagotavljajo izjemen nadzor nad kakovostjo površine v proizvodnji kalupa v injiciranju. Programska oprema ponuja različne strategije, vključno s konstantno lončkom, konstantnim pastom in končnim obdelavo osi. Te možnosti omogočajo programerjem, da dosežejo natančne zahteve po površini, ki so bistvene za kakovostne kalupe za vbrizgavanje. Orodja za analizo površine programske opreme pomagajo preveriti, ali bodo programirane operacije dosegle določene vrednosti hrapavosti površine.
Oblikovanje in programiranje elektrod predstavljata kritične vidike kalupov za vbrizgavanje, ki jih je obravnaval UG. Programska oprema vključuje specializirana orodja za ustvarjanje elektrod EDM, potrebnih za funkcije, ki jih ni mogoče obdelovati običajno. Avtomatizirana ekstrakcija elektrode iz geometrije votline poenostavi ta postopek, medtem ko integrirana funkcionalnost CAM omogoča programiranje tako elektrod kot votline v enem okolju.
Simulacijske zmogljivosti znotraj UG so bistvene za preverjanje programov kalupa v injiciranju pred dejansko obdelavo. Programska oprema ponuja celovito simulacijo stroja, vključno s polnimi kinematičnimi modeli opreme CNC. To programerjem omogoča odkrivanje potencialnih trkov, preverjanje orodij in optimizacijo časov cikla za proizvodnjo kalupov vbrizgavanja. Simulacija odstranjevanja materiala pomaga vizualizirati proces obdelave in prepoznati vse preostale zaloge ali gouges.
Integracija in upravljanje podatkov
UG -jeve zmogljivosti za integracijo povečujejo učinkovitost delovnega toka pri proizvodnji kalupa v obliki vbrizgavanja. Asociativnost programske opreme zagotavlja, da spremembe oblikovanja samodejno posodobijo ustrezne operacije CAM, kar zmanjšuje programiranje napak in predelavo. Ta lastnost je še posebej dragocena pri razvoju kalupa v injiciranju, kjer so iteracije oblikovanja pogoste. Programska oprema vzdržuje popolna zgodovinska drevesa, ki programerjem omogočajo spreminjanje operacij in hkrati ohranjati procese na nižji stopnji.
Naknadno obdelava v UG pretvori programirane operacije v strojno specifično kodo za proizvodnjo kalupov v injiciranju. Programska oprema vključuje obsežno knjižnico poštnih procesorjev za različne krmilnike CNC. Prilagodljivi post-procesorji omogočajo optimizacijo za posebne zmogljivosti stroja in zahteve po tleh. Ta prilagodljivost zagotavlja, da je mogoče programe, ustvarjene za kalupe za vbrizgavanje, učinkovito izvajati na razpoložljivi opremi.
Programiranje, ki temelji na predlogi v UG, pospešuje programiranje kalupa za kalupe v injiciranju. Standardizirane predloge zajemajo najboljše prakse za običajne značilnosti plesni, kot so hladilni kanali, luknje za odbojke in drsni mehanizmi. Te predloge je mogoče prilagoditi tako, da ustrezajo standardom podjetja in se samodejno uporabljajo za podobne geometrije. Ta pristop zagotavlja doslednost, hkrati pa zmanjšuje čas programiranja za proizvodnjo kalupov vbrizgavanja.
Nadzor kakovosti in optimizacija
Nadzor kakovosti pri obdelavi kalupa za vbrizgavanje CNC zahteva sistematične pristope v celotnem proizvodnem procesu. Pregled v procesu z uporabo sončnih sistemov preverja kritične dimenzije med obdelavo. Ta povratna informacija v realnem času omogoča takojšnje popravke, pri čemer preprečujejo odpadke in predelavo v dragocenih komponentah oblikovanja vbrizgavanja.
Koordinatni merilni stroji (CMM) zagotavljajo končno preverjanje dokončanih kalupov glede na oblikovalske specifikacije.
Merjenje površinske zaključke je ključnega pomena za kakovost kalupa vbrizgavanja. Profilometri merijo hrapavost površine, da se zagotovi skladnost s specifikacijami, ki neposredno vplivajo na kakovost oblikovanega dela. Za injekcijsko oblikovanje kalupov, ki proizvajajo optične ali videz delov, so lahko zahteve po površini izjemno stroge, kar zahteva specializirane tehnike zaključka. Razmerje med značilnostmi površinske zaključke in delovnim delom je ta parameter kritičen pri zmogljivosti plesni.
Optimizacija procesa za proizvodnjo kalupa vbrizgavanja vbrizgavanja vključuje nenehno izboljševanje strategij programiranja in obdelave. Zbiranje podatkov iz proizvodnih operacij pomaga prepoznati priložnosti za zmanjšanje časa cikla in izboljšanje kakovosti. Sodobna oprema CNC ponuja podrobne operativne podatke, ki jih je mogoče analizirati za optimizacijo rezalnih parametrov za specifične materiale in geometrije za oblikovanje vbrizgavanja. Ta pristop, ki temelji na podatkih, zagotavlja konkurenčno izdelavo kakovostnih kalupov.
Razvojni trendi in tehnologije
Prihodnost obdelave CNC za kalupe za vbrizgavanje se še naprej razvija z napredno tehnologijo. Umetna inteligenca in strojno učenje začenjata vplivati na programske strategije, samodejno optimizirajo poti orodja, ki temeljijo na zgodovinskih podatkih. Te tehnologije obljubljajo, da bodo še izboljšale učinkovitost in kakovost pri proizvodnji kalupa v injiciranju, hkrati pa zmanjšale odvisnost od strokovnega znanja programerja.
Aditivna integracija
Hibridni stroji, ki združujejo aditivne in odštevne zmogljivosti, omogočajo ustvarjanje konformnih hladilnih kanalov in zapletenih lastnosti v kalupih za vbrizgavanje.
Digitalni dvojček
Virtualne predstavitve omogočajo simulacijo celotnih proizvodnih procesov, optimizacijo oblikovanja in strategij za oblikovanje injiciranja vbrizgavanja in strategij izdelave.
AI optimizacija
Algoritmi umetne inteligence optimizirajo poti orodja in rezanje parametrov za kalupe za vbrizgavanje, ki temeljijo na zgodovinskih podatkih o uspešnosti.
Integracija aditivne proizvodnje s tradicionalno obdelavo CNC ponuja nove možnosti za proizvodnjo kalupov vbrizgavanja vbrizgavanja. Hibridni stroji, ki združujejo aditivne in odštevne zmogljivosti, omogočajo ustvarjanje konformnih hladilnih kanalov in zapletenih notranjih lastnosti nemogoče s konvencionalnimi metodami. Ta tehnologija je še posebej obetavna za kalupe za vbrizgavanje, ki zahtevajo napredno toplotno upravljanje za optimalne čase cikla in kakovost dela.
Digital Twin Technology spreminja, kako so zasnovane, izdelane in vzdrževane kalupe vbrizgavanja. Navidezne predstavitve fizičnih kalupov omogočajo simulacijo celotnih proizvodnih procesov, od obdelave z operacijami vbrizgavanja. Ta celovit pristop pomaga optimizirati oblikovanje plesni in proizvodne strategije, hkrati pa napoveduje zahteve glede vzdrževanja za kalupe za vbrizgavanje v celotni življenjski dobi.
Tehnologija obdelave CNC, prefinjene programske tehnike in napredna programska oprema, kot je UG, so v bistvu preoblikovali proizvodnjo kalupov za vbrizgavanje. Vključevanje teh tehnologij omogoča proizvodnjo vse bolj zapletenih in natančnih kalupov, ki so bistvene za sodobno proizvodnjo.
Ko se bodo zahteve industrije še naprej razvijale, bo kombinacija tradicionalnega strokovnega znanja o obdelavi z nastajajočimi tehnologijami spodbudila nadaljnje inovacije v proizvodnji kalupa v injiciranju. Razumevanje teh tehničnih procesov je ključnega pomena za strokovnjake, ki sodelujejo pri oblikovanju in proizvodnji plesni, s čimer zagotavljajo, da lahko izkoristijo razpoložljive tehnologije za proizvodnjo kakovostnih, stroškovno učinkovitih kalupov za vbrizgavanje, ki izpolnjujejo zahtevne zahteve sodobnih aplikacij za oblikovanje plastike.
Nenehno napredovanje v tehnologiji CNC, programskih metodologij in programskih zmogljivosti obljublja še večje dosežke v proizvodnji kalupa v injiciranju, kar podpira proizvodnjo vse bolj izpopolnjenih izdelkov, ki so oblikovani v injekciji v vseh panogah.
